Tìm hiểu chi tiết cấu tạo bình nóng lạnh

Cấu tạo bình nóng lạnh là vấn đề chưa thực sự nhiều người biết mặc dù thiết bị này từ lâu đã trở nên cần thiết, không thể thiếu trong mọi gia đình. Bài viết dưới đây Showroom Đăng Nguyên sẽ chia sẻ chi tiết tới bạn đọc cấu tạo bình nóng lạnh và nguyên lý hoạt động của thiết bị này.

Bình nóng lạnh là gì?

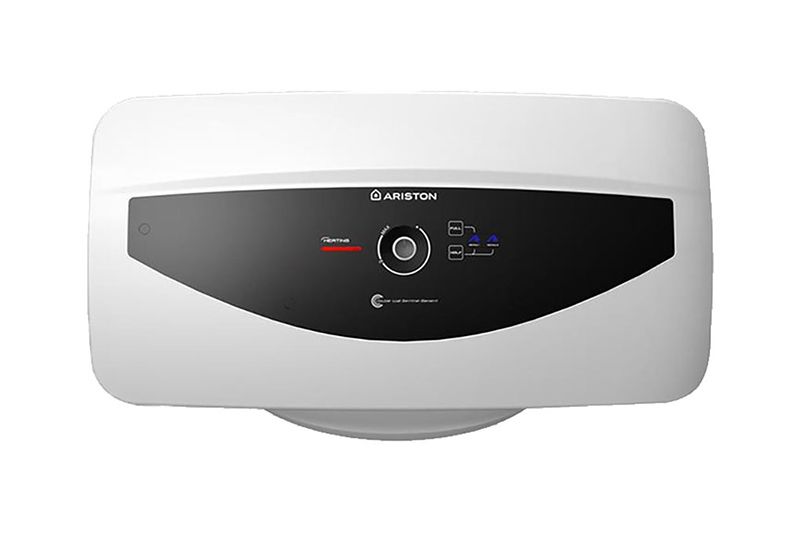

Bình nóng lạnh là thiết bị không thể thiếu trong các gia đình

Trước khi tìm hiểu cấu tạo bình nóng lạnh, chúng ta cần phải tìm hiểu kỹ hơn về thiết bị này. Bình nóng lạnh là thiết bị điện được sử dụng trong không gian phòng tắm của nhiều gia đình. Chúng được thiết kế bình nước nóng chạy bằng điện hoặc năng lượng mặt trời, gas hoặc làm nóng trực tiếp, giúp tăng nhiệt độ nước đầu vào để phục vụ cho nhu cầu sử dụng của người dùng.

Thông thường, cấu tạo bình nóng lạnh bao gồm 5 phần cơ bản là phần vỏ, ruột bình, phần gia nhiệt, phần rơ le nhiệt bảo vệ và phần bảo ôn. Theo thời gian thì cấu tạo của các thiết bị này đã có sự cải tiến hơn và tối ưu hơn về các bộ phận.

Chi tiết cấu tạo bình nóng lạnh.

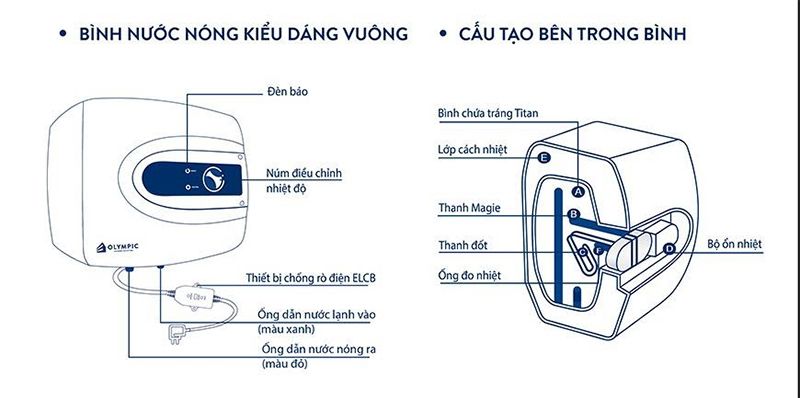

Sơ đồ cấu tạo bình nóng lạnh

Bình nóng lạnh hiện nay được thiết kế với nhiều kiểu dáng khác nhau như hình vuông, hình trụ hay hình chữ nhật. Mặc dù có nhiều hình dáng khác nhau nhưng nhìn chung chúng đều có chung cấu tạo bao gồm:

Vỏ bình nóng lạnh

Vỏ của bình nóng lạnh thường được làm từ chất liệu nhựa cao cấp đối với các loại bình có dung tích nhỏ. Còn với những loại bình nóng lạnh có dung tích lớn thường được làm bằng chất liệu thép sơn tĩnh điện để đảm bảo độ bền.

Lớp xốp cách nhiệt PU

Lớp xốp cách nhiệt PU của bình nóng lạnh với tên đầy đủ là Polyurethane bơm vào khoảng trống giữa vỏ nhựa và ở lõi của bình nước nóng với mật độ khá dày. Chính cấu tạo bình nóng lạnh này giúp giữ nhiệt cũng như là giúp giảm tối đa việc tổn thất nhiệt năng ra bên ngoài khi mà bạn thực hiện quá trình đun nước nóng ở trong bình, giúp tiết kiệm điện năng một cách tối đa.

Lõi bình nước nóng lạnh

Lõi bình nước nóng lạnh được chia làm hai loại chính:

• Lõi bình không tráng men: Được làm từ thép tấm chuyên dụng, dập thành hai nửa rồi sau đó được xử lý bề mặt và hàn lại với nhau một cách chắc chắn.

• Lõi bình có tráng men: Được làm từ tấm thép chuyên dụng, dập thành hai nửa sau đó được xử lý, tẩy rửa sạch sẽ và được hàn lại với nhau, tạo nên độ nhám nhất định trên bề mặt bên trong lõi bình. Sau đó sản phẩm tiếp tục được tráng một lớp men thủy tinh và cho vào lò nung ở nhiệt độ 800 độ C - 900 độ C. Với mức nhiệt độ này, men thủy tinh sẽ nóng chảy sau đó thẩm thấu tự nhiên vào bề mặt và tạo thành lớp kết dính bền vững, giúp bảo vệ lõi bình không bị ăn mòn trước mọi điều kiện thời tiết.

Thanh gia nhiệt

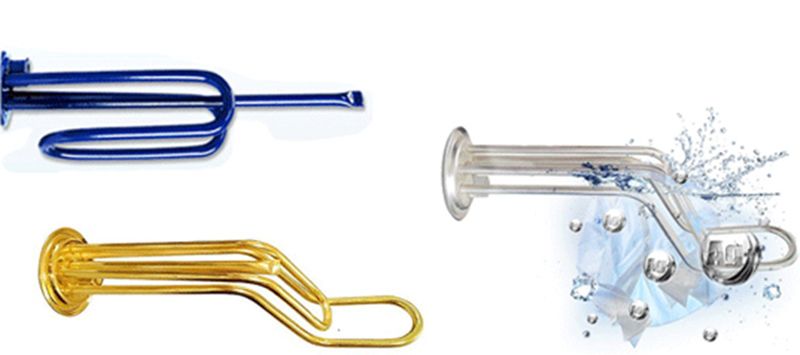

Thanh gia nhiệt

Thanh gia nhiệt nằm trong cấu tạo bình nóng lạnh được làm từ chất liệu hợp kim thép hoặc đồng. Thiết bị này phải đảm bảo một số điều kiện khắt khe như khả năng truyền điện tốt và độ bền cao.

Thanh khử cặn magie

Thanh khử cặn magie có nhiệm vụ giúp trung hòa các tạp chất có trong nước để có thể chống lại sự ăn mòn của điện hóa. Từ đó giúp tăng tuổi thọ của bình, bảo vệ thanh gia nhiệt không bị ăn mòn hay rỉ sét sau thời gian dài sử dụng. Tốt nhất khách hàng nên thay thế các thanh khử cặn magie định kỳ 6 tháng 1 lần để đảm bảo an toàn về điện và tăng tuổi thọ cho bình.

Rơ le nhiệt độ

Cấu tạo bình nóng lạnh bắt buộc cần phải có Rơ le nhiệt độ với nhiệt vụ quan trọng:

• Điều chỉnh nhiệt độ: Khi nhiệt độ của nước trong bình nóng lạnh đạt tới mức nhiệt độ đã được cài đặt, rơ le sẽ tự động ngắt nguồn điện cấp vào thanh gia nhiệt. Ngược lại, khi nhiệt độ nước giảm, Rơ le nhiệt độ sẽ cấp điện lại cho thanh gia nhiệt hoạt động để làm nóng nước

• Tính năng bảo vệ: Trong trường hợp rơ le bị hỏng chế độ điều chỉnh nhiệt độ thiết bị sẽ cắt điện toàn bộ hệ thống để đảm bảo an toàn cho người sử dụng.

Dây điện nguồn

Hiện nay các loại bình nóng lạnh đều được trang bị dây nguồn điện với tiết diện từ 1.5mm2 đến 4mm2 tùy theo dung tích của từng loại bình nóng lạnh và được gắn thêm bộ chống giật ELCB. Trong trường hợp thanh gia nhiệt xuất hiện tình trạng rò rỉ điện ra vỏ bình thì ngay lập tức bộ chống giật sẽ ngắt nguồn điện cấp vào đến rơ le nhiệt độ để đảm bảo an toàn tuyệt đối cho người dùng.

Đèn báo hiển thị

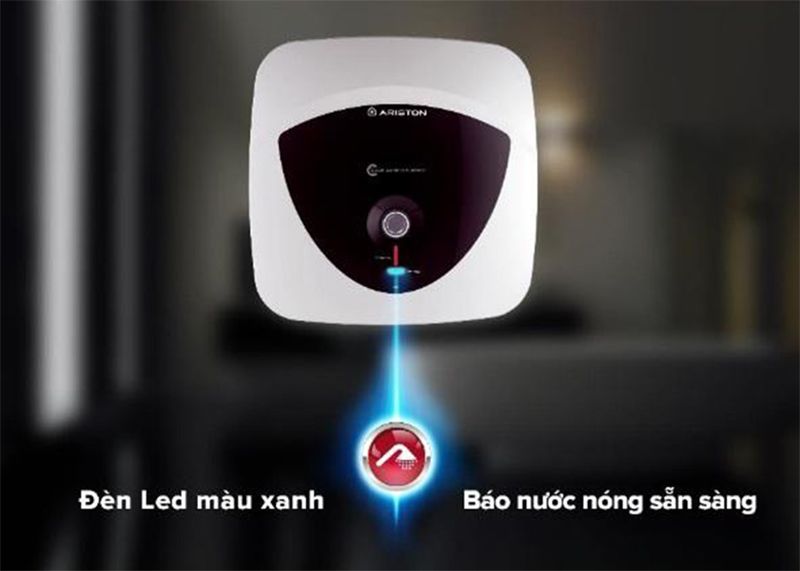

Đèn báo hiển thị trên bình nóng lạnh

Đèn báo hiển thị trong cấu tạo bình nóng lạnh có chức năng giúp người sử dụng biết được bình nóng lạnh có điện hay không, khi nào thì bình hoạt động. Đèn báo thường được lắp đặt kèm theo sau với rơ le nhiệt độ.

Đường ống nước ra - vào

Đường ống nước ra - vào của bình nóng lạnh được thiết kế với đường ống có ren lớn, dễ dàng đấu nối dây.

Van an toàn

Van an toàn là bộ phận quan trọng, khi gặp sự cố hay di chuyển vị trí của bình nóng lạnh sẽ xả nước để đảm bảo an toàn cho người sử dụng và tạo sự thuận tiện trong quá trình lắp đặt.

Đặc biệt, bình chỉ cho nước đi vào mà không cho nước đi ra theo chiều ngược lại kể cả khi nguồn cấp vào hệ thống có thể bị hết nước nhưng bình vẫn giữ ổn định được lượng nước để đảm bảo ngập thanh gia nhiệt, tránh tình trạng khô nước dẫn tới cháy bình.

Nguyên lý hoạt động của bình nóng lạnh

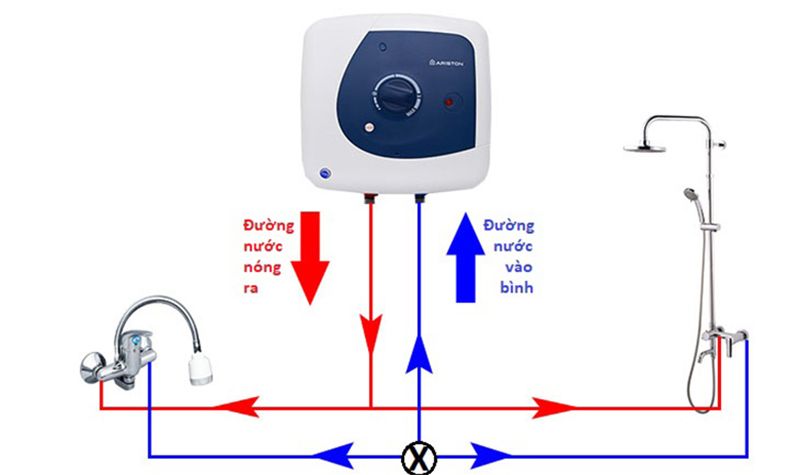

Nguyên lý hoạt động của bình nóng lạnh

Bên cạnh cấu tạo bình nóng lạnh, khách hàng cũng nên hiểu về nguyên lý hoạt động của thiết bị này.

Nguyên lý hoạt động của bình nóng lạnh: Khi nhiệt độ nước trong bình nóng lạnh đang ở mức bình thường thì rơ le nhiệt độ của bình nóng lạnh sẽ ở trạng thái đóng mạch cho sợi đốt. Vì vậy chúng ta cần bật aptomat cấp điện cho bình và sợi đốt từ đó sẽ bắt đầu hoạt động, đèn báo hiển thị trên bình nóng lạnh cũng sẽ báo đỏ.

Nhiệt độ nước trong bình sẽ dần tăng lên đúng theo mức nhiệt độ đã được cài đặt sẵn. Và khi đạt tới mức nhiệt độ đó thì rơ le sẽ tự động ngắt mạch điện vào sợi đốt để có thể giữ được nước trong bình chỉ nóng ở mức nhiệt độ đó. Khi nhiệt độ nước giảm so với mức quy định thì rơ le nhiệt độ sẽ đóng mạch để sợi đốt tiếp tục đun nước.

Hoạt động này của bình nóng lạnh sẽ được lặp đi lặp lại để duy trì được nhiệt độ nóng của nước trong bình, phục vụ cho nhu cầu sử dụng của người dùng.

Trên đây là một số chia sẻ của Showroom Đăng Nguyên về cấu tạo bình nóng lạnh và nguyên lý hoạt động của thiết bị này. Hy vọng bài viết này sẽ giúp bạn đọc hiểu rõ hơn về thiết bị nóng lạnh của gia đình và sử dụng chúng đúng cách.
