Cách lắp bình nóng lạnh chi tiết và đúng kỹ thuật

Cách lắp bình nóng lạnh mặc dù không quá khó nhưng các bước đều phải tuân thủ theo đúng trình tự kĩ thuật để tránh gây ra những tai nạn về điện, đảm bảo bình luôn hoạt động tốt và an toàn với người sử dụng. Bài viết dưới đây Showroom Đăng Nguyên sẽ chia sẻ tới bạn đọc chi tiết cách lắp bình nóng lạnh tại nhà đúng kĩ thuật.

Sơ đồ lắp đặt bình nóng lạnh

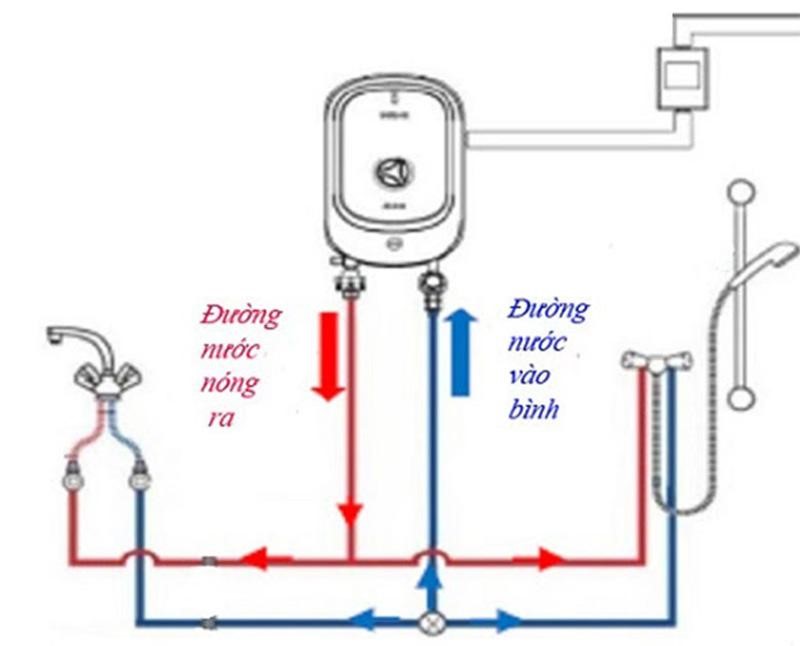

Sơ đồ hoạt động của bình nóng lạnh

Trước khi tìm hiểu chi tiết cách lắp bình nóng lạnh, bạn cần nắm được sơ đồ lắp đặt. Với thiết kế 1 nhà tắm cơ bản có bình nóng lạnh, các gia đình sẽ trang bị thêm 1 vòi sen, 1 vòi nước tại chậu rửa mặt phải có nóng lạnh.

Từ nguồn cấp nước lạnh được chuẩn bị cho bình nóng lạnh, bạn cần sử dụng 2 ống chữ T để có thể chia nước thành 3 đường cấp. Trong đó có một đường cấp nước lạnh cho bình nóng lạnh; 1 đường cấp nước cho vòi sen và 1 đường cấp nước tại chậu rửa.

Đối với đường nóng lạnh đi ra từ bình nóng lạnh sẽ được ký hiệu bằng màu đỏ, chúng ta cần sử dụng loại ống nhựa có khả năng chịu nhiệt tốt. Bao gồm 1 ống chính, 1 ống T chia và 2 đường ống dẫn nước tới vòi sen và chậu rửa.

Hướng dẫn chi tiết cách lắp bình nóng lạnh

Hiện nay trên thị trường có 2 loại bình nóng lạnh phổ biến là bình nóng lạnh gián tiếp và bình nóng lạnh trực tiếp. Dưới đây là chi tiết cách lắp bình nóng lạnh của cả 2 loại:

Lắp đặt bình nóng lạnh gián tiếp

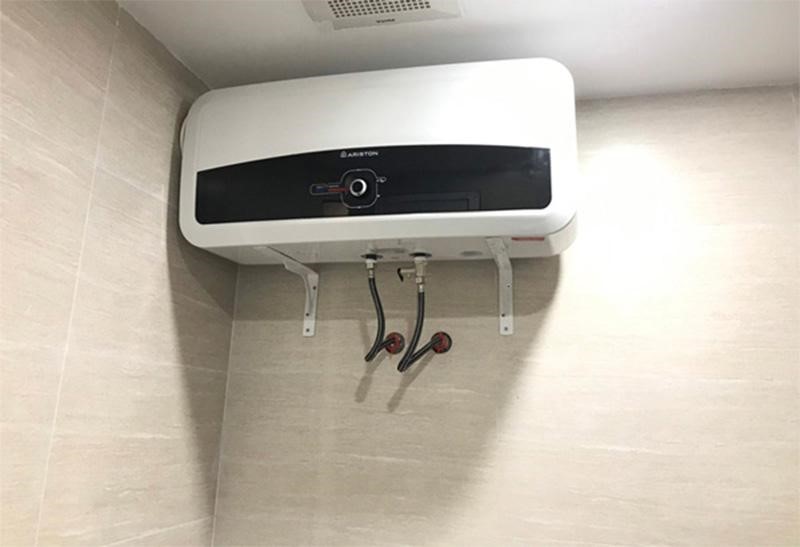

Cách lắp đặt bình nóng lạnh gián tiếp

Những dụng cụ cần chuẩn bị

Trước khi bắt tay vào lắp đặt bình nóng lạnh gián tiếp, bạn cần phải đọc kỹ hướng dẫn sử dụng kèm theo sản phẩm. Khi mua, bình nóng lạnh sẽ có sẵn van an toàn, móc treo và tắc kê.

Bên cạnh đó bạn cũng cần mua thêm một số loại phụ kiện khác bao gồm 2 ống mềm dẫn nước, kép inox, đầu nối T ren trong, thiết bị van xả nước, băng keo, băng tan… Bên cạnh đó bạn cũng cần chuẩn bị thêm bút chì, bút thử điện, máy vặn bu lông, mỏ lết, máy khoan cầm tay, thước ni vô…

Cách lắp bình nóng lạnh gián tiếp chi tiết

Sau khi đã chuẩn bị xong các phụ kiện, chúng ta sẽ bắt tay vào việc lắp đặt bình nóng lạnh gián tiếp. Bạn cần phải nhấc bình nóng lạnh ra khỏi thùng carton và sau đó đặt bình trên miếng xốp hoặc túi nilon để đảm bảo chống xước cho sản phẩm.

Bước 1: Đầu tiên bạn lấy băng keo ren để quấn vị trí các đầu ren của đường nước vào để đảm bảo tránh tình trạng rò rỉ nước ở vị trí các mối nối.

Bước 2: Lắp đặt thêm một van xả nước vào đường nước vào đã được đánh dấu màu xanh để có thể xả hết nước trong bình ra khi cần bảo trì. Khi lắp van xả nước, bạn cũng cần quấn băng keo ren để hạn chế tối đa tình trạng rò rỉ nước.

Bước 3: Tiếp tục vặn van an toàn và van xả chặt lại. Nếu không lắp van xả nước thì bạn hãy vặn trực tiếp van an toàn vào đầu nước của bình nóng lạnh.

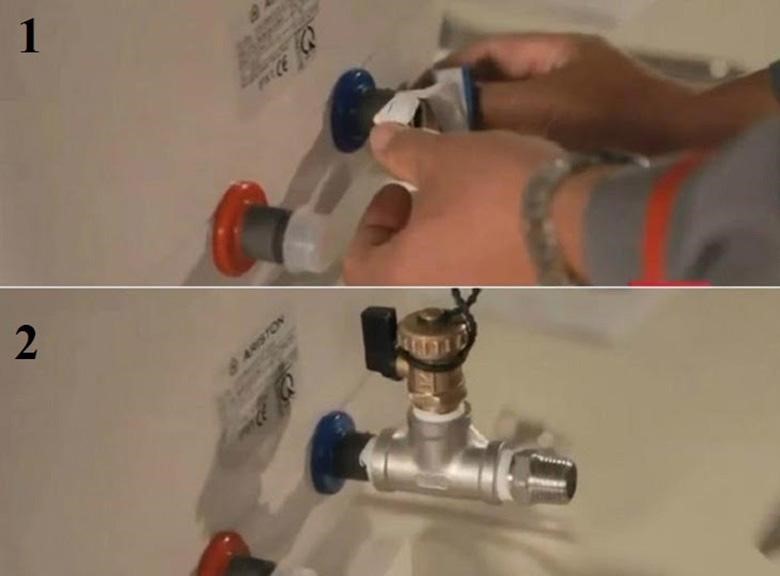

Vặn chặt lại van an toàn và van xả

Bước 4: Đo khoảng cách lắp đặt đường nước vào và đường nước ra trên tường để lắp bình nước gián tiếp. Sau đó sử dụng thước đi vô kẻ thêm một đường ngang để dễ nhận biết.

Bước 5: Lấy bút chì đánh dấu vào vị trí giá treo trên tường

Bước 6: Sử dụng máy khoan khoan lỗ trên tường rồi sau đó lấy tắc kê nhét vào lỗ khoan, siết chặt vít cố định giá treo trên tường.

Bước 7: Cạy bỏ lớp cách nhiệt ở vị trí treo bình nóng lạnh để có thể giúp sản phẩm được chắc chắn và cố định trên tường.

Bước 8: Lấy 2 sợi dây dẫn nước ra

• Sợi thứ nhất nối vào vị trí đầu nước ra đã được đánh dấu màu đỏ và đầu chứa nước của hệ thống nước trong nhà

• Sợi còn lại đã được đánh dấu màu xanh kết nối trực tiếp với van một chiều và đầu nước cấp của hệ thống nước.

Sau khi đã thực hiện xong cách lắp bình nóng lạnh gián tiếp, bạn hãy kiểm tra lại xem bình đã hoạt động tốt hay chưa.

Kiểm tra lại bình nóng lạnh

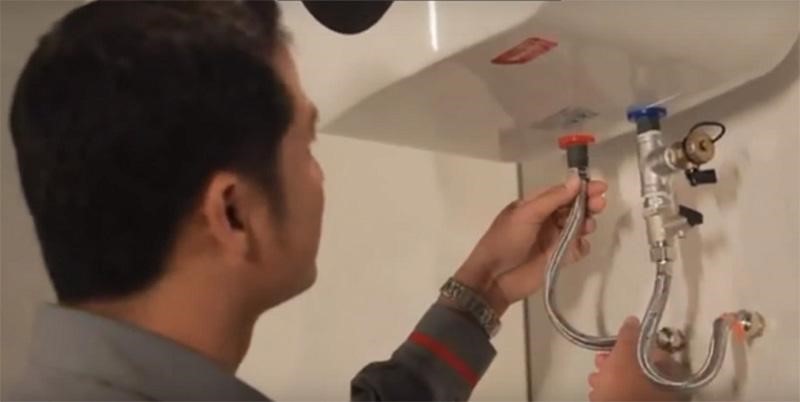

Kiểm tra lại hoạt động của bình nóng lạnh

Đây là bước vô cùng quan trọng, ảnh hưởng trực tiếp tới sự an toàn của người dùng trong quá trình sử dụng:

Bước 1: Hãy mở khóa đầu nước cấp để có thể cấp nước cho bình nóng lạnh. Sau đó mở vòi xả nước để xì hết hơi trong bình nóng lạnh ra. Khi thấy nước chảy từ vòi xả thì tức là trong bình đã có nước. Sau đó bạn lại khóa van xả nước vào và điều chỉnh

Bước 2: Khi đã có nước bên trong bình, bạn tiếp tục kiểm tra lại các đầu ren thêm một lần nữa xem có hiện tượng rò rỉ nước hay không? Nếu có thì hãy dùng băng keo ren quấn thêm 1 lần nữa.

Bước 3: Bạn nhấn nút màu xám để kiểm tra hệ thống chống giật ELCB của bình nóng lạnh. Nếu thấy đèn tắt nghĩa là bình nóng lạnh an toàn. Sau đó nhấn nút reset.

Cách lắp bình nóng lạnh trực tiếp

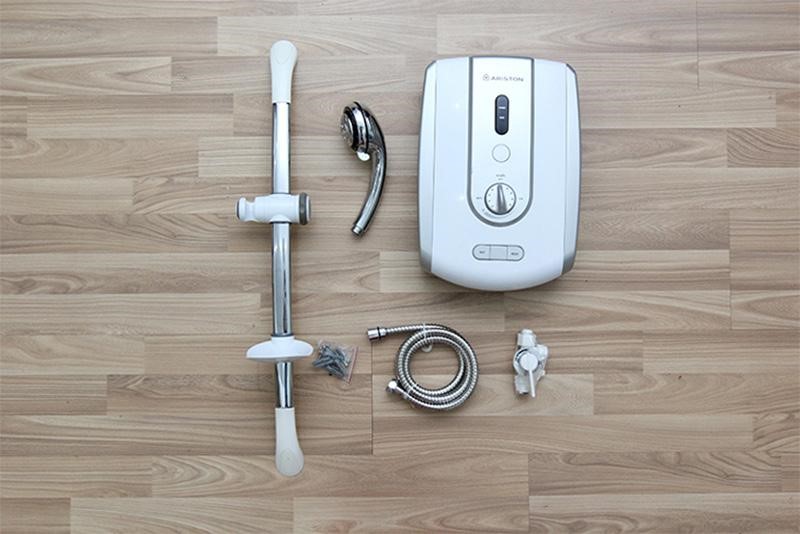

Cách lắp đặt bình nóng lạnh trực tiếp

Dụng cụ cần chuẩn bị

Bạn cần chuẩn bị một số dụng cụ và các vật tư sau đây để lắp đặt bình nóng lạnh trực tiếp: bình nóng lạnh trực tiếp, dây cấp nước, CB điện 1 pha 20A hoặc 30A, dây điện Daphaco, ống mềm, bút chì, bút thử điện, thước, mỏ lết, kìm bấm dây, máy khoan…

Cách lắp bình nóng lạnh trực tiếp

Dưới đây là 7 bước lắp đặt bình nóng lạnh trực tiếp:

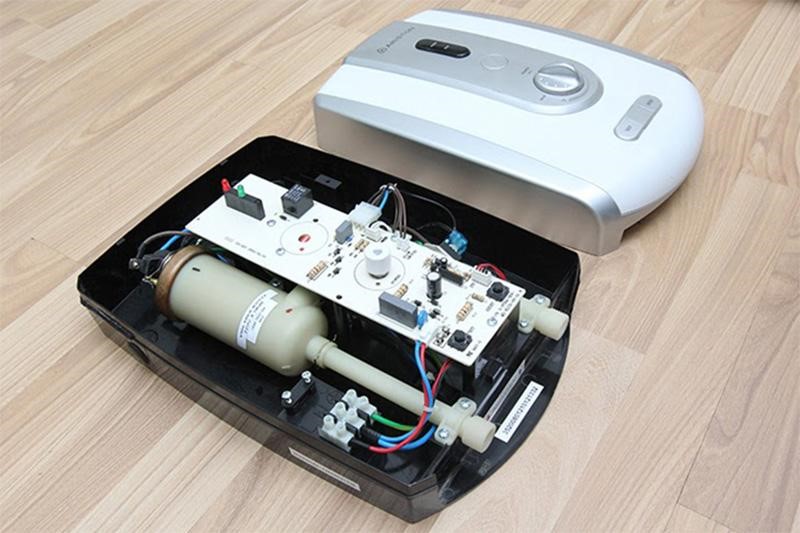

Bước 1: Sử dụng tua vít để tháo mặt trước của bình nóng lạnh ra

Tháo mặt trước của bình nóng lạnh trực tiếp.

Bước 2: Kê bình nóng lạnh lên tường sau đó dùng thước và bút chì để đánh dấu vị trí treo cũng như các lỗ theo mặt sau của thiết bị.

Sau đó lấy bình nóng lạnh ra khỏi vị trí và khoan lỗ, đóng tắc kê rồi đặt bình nóng lạnh lên sao cho các lỗ sẵn đảm bảo thẳng hàng với vị trí đóng tắc kê. Bạn tiến hành vặn chặt vít và bắt vít gắn bình lên tường.

Bước 3: Định vị lại vị trí lắp đặt vòi sen và CB. Sau khi đã chọn được vị trí thích hợp, bạn đánh dấu khoan lỗ bằng bút chì sau đó tiến hành cố định vị trí lên tường và vặn vít để hoàn thành việc lắp đặt phụ kiện.

Lắp đặt vòi sen lên tường và cố định chặt lại.

Bước 4: Tiến hành lắp đặt van 3 trong 1 và đường nước ở bên phải của bình nóng lạnh. Dùng mỏ lết để vặn van vào rồi tháo các miếng dán cảnh báo đã được gắn ở vị trí đầu van, lưu ý không được làm rơi lưới lỏng và gioăng cao su ở vị trí đầu van.

Bước 5: Tiến hành lắp dây pha, dây trung tính và dây tiếp đất của thiết bị nóng lạnh vào tiếp điểm. Bạn cần đảm bảo nối chính xác và chắc chắn các dây này.

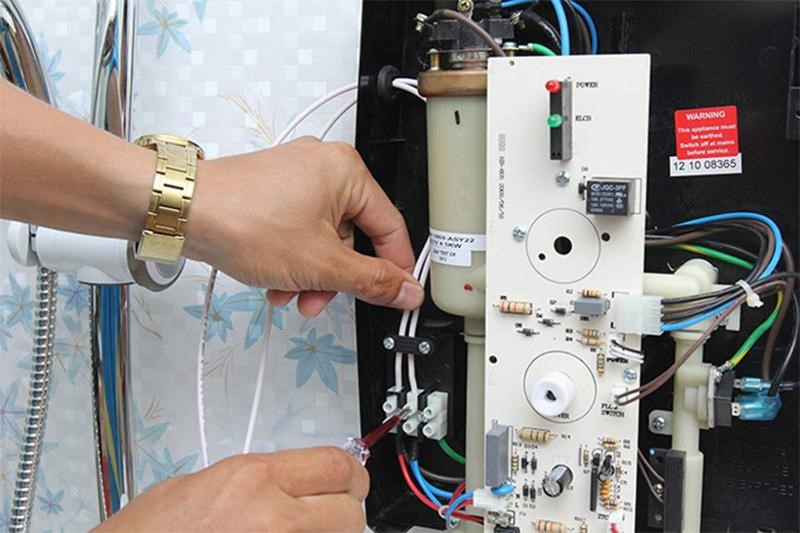

Đấu nối nguồn điện vào thiết bị

Bước 6: Tiến hành lắp mặt trước vào bình, sau đó sử dụng chính xác loại vít đã tháo ra ở các bước đầu. Tháo lớp màn chống trầy ở vị trí mặt trước của bình ra rồi lắp các nút điều chỉnh vào. Bạn cần kiểm tra xem các nút điều chỉnh này có vừa vặn hay không? Như vậy cách lắp bình nóng lạnh trực tiếp đã được hoàn tất.

Bước 7: Tiến hành nối đất cho bình nóng lạnh để hạn chế tối đa tình trạng rò rỉ điện gây nguy hiểm.

Trên đây là một số chia sẻ của Showroom Đăng Nguyên về cách lắp bình nóng lạnh trực tiếp và gián tiếp. Hy vọng bài viết này sẽ giúp bạn đọc có nhiều kinh nghiệm và chủ động trong việc lắp đặt bình nóng lạnh tại nhà.
